避雷針はどのような仕組みで雷から建物や人を守っているのでしょうか。
マンションや学校などに設置されている避雷針ですが、雷を受け止めて大地へ流す役割がある一方、すべての落雷被害を防げるわけではありません。
避雷針の基本的な仕組みや雷電流が流れる経路、保護範囲、設置時の注意点をわかりやすく解説します。
また、従来型避雷針と落雷抑制型避雷設備Dinntecoの違いについても紹介します。

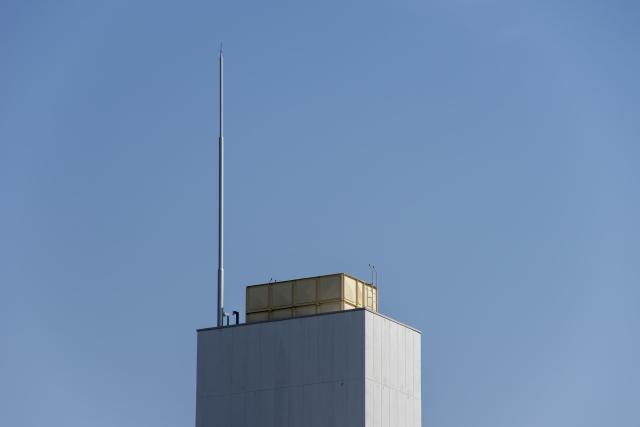

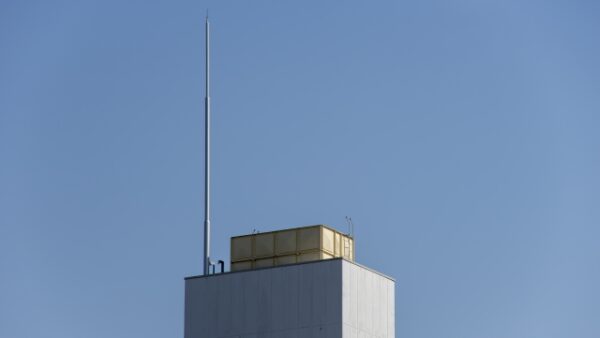

避雷針の仕組みとは？雷を受け止めて建物を守る原理
避雷針は、雷が建物に落ちることを防ぐ設備だと思われがちですが、実際には落雷を受け止め、雷電流を大地へ安全に流すことで、建物や人への被害を軽減する仕組みです。
そのため、避雷針が設置されていても、すべての落雷被害を防げるわけではありません。
まずは雷が発生する原理から、避雷針が電流を逃がす経路、設置後も残るリスクまでを確認しましょう。
避雷針はなぜ雷を受ける？雷雲と地面の電荷から仕組みを解説
雷は、雷雲の内部や雷雲と地面の間に大きな電位差が生じ、空気の絶縁が破られることで発生する放電現象です。
雷雲の下部にマイナスの電荷が多く集まると、その影響で地表付近にはプラスの電荷が集まりやすくなります。
電位差が大きくなると、雷雲から地上へ向かう放電の通り道が形成され、地上側から伸びる放電とつながることで、大きな雷電流が流れます。
従来型の避雷針は、この現象を利用して建物の高い位置などに金属製の受雷部を設置し、建物のほかの部分ではなく、あらかじめ設計された場所で落雷を受けることを目的としています。
ただし、避雷針が雷を遠方から必ず引き寄せるわけではありません。また、雷雲そのものを消したり、雷の発生を止めたりする設備でもありません。
避雷針が受けた雷はどこへ流れる？引下げ導線と接地設備の役割
避雷針は、屋上に設置された金属製の棒だけで機能するものではありません。
一般的な避雷設備は、雷を受ける「受雷部」、雷電流を大地へ導く「引下げ導線」、電流を地中へ流す「接地設備」などで構成されています。
落雷が発生すると、受雷部で受けた大きな電流が引下げ導線を通り、接地設備から大地へ流れます。この経路を適切に設計することで、雷電流が建物内部などの意図しない場所へ流れるリスクを低減します。
また、雷電流が流れる際には設備間に電位差が生じるため、金属配管や電気設備との適切な接続、絶縁距離の確保なども必要です。
避雷針の安全性は受雷部だけで決まるのではなく、電流を大地へ流す経路全体の設計と施工によって左右されます。
| 設備 | 主な役割 | 点検・確認事項 |
|---|---|---|
| 受雷部 | 雷を受ける部分 | 設置位置・腐食・損傷 |
| 引下げ導線 | 雷電流を接地設備へ導く | 断線・接続状態・導線経路 |
| 接地設備 | 雷電流を大地へ流す | 接続状態・接地状態 |
| 等電位ボンディング | 設備間の危険な電位差を低減 | 金属設備との接続状態 |
そのため、避雷設備の点検では、受雷部の腐食や損傷だけでなく、導線の接続状態や接地設備の健全性も確認する必要があります。
避雷針があっても落雷被害は起こる？保護範囲と雷サージの限界
避雷針を設置していても、落雷による建物や電気設備への被害が発生する可能性は残ります。
理由の一つが、避雷針には設計上の保護範囲があることです。建物の高さや形状、受雷部の配置によっては、屋上の一部や建物の側面などが十分に保護されていない場合があります。
もう一つが「雷サージ」による被害です。
雷サージとは、落雷などによって電源線や通信線に生じる瞬間的な異常電圧・電流のことです。建物に直接雷が落ちなくても、周辺への落雷によって発生した雷サージが電子機器へ侵入し、故障を引き起こすことがあります。
例えば、マンションのインターホンや防犯カメラ、学校のネットワーク機器などは、雷サージによる損傷を考慮する必要がある設備です。
落雷による被害を減らすには、避雷針による直撃雷対策に加え、SPD（雷サージ保護装置）や適切な接地・等電位ボンディングなどを組み合わせることが必要です。
マンションや学校における避雷針の仕組みと設置時の注意点
避雷針の基本的な仕組みは共通していますが、施設の高さや構造、利用方法によって必要な落雷対策は異なります。
マンションでは建物や共用設備の保護、学校では校舎に加えてグラウンドなどの屋外施設における安全確保も課題になります。
施設ごとの設置条件と、避雷針で保護できる範囲の考え方を確認しましょう。

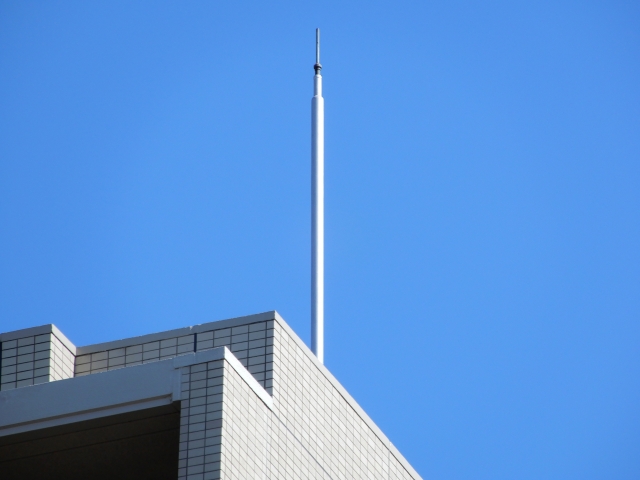

マンションの避雷針はどこに設置する？高さ20mを超える建物の設置義務
建築基準法第33条では、高さ20mを超える建築物について、原則として有効な避雷設備の設置が求められています。
マンションでは、屋上に設置する突針や水平導体などの受雷部を利用し、建物の形状や高さに応じて落雷を受ける位置を設計します。
例えば、屋上に給水設備、エレベーター機械設備、空調設備などが設置されている場合、それらも含めて保護範囲を確認する必要があります。
また、マンションには共用部の電気設備や通信設備が多数存在します。落雷による設備故障は居住者の生活に影響するため、受雷設備の設置状況だけでなく、電源設備や通信設備の雷サージ対策も確認したいところです。
既存マンションで避雷設備を更新する際は、屋上設備の増設や建物の改修によって、当初の設計条件から変化していないかを確認することが重要です。
学校の避雷針はグラウンドも守れる？校舎と屋外施設の保護範囲
学校では、校舎に避雷針が設置されていても、離れたグラウンドや運動場まで保護されているとは限りません。
特に広いグラウンドでは、校舎の避雷設備による保護範囲の外で、生徒が部活動や体育の授業を行っている場合があります。
落雷は雨が降っていない場所でも発生する可能性があるため、空が明るいことや校舎の近くにいることだけを理由に、安全だと判断することはできません。
学校の施設管理者は、グラウンドや体育施設について落雷リスクを確認するとともに、気象庁の雷注意報や雷ナウキャストなどを活用し、屋外活動を中断する基準を定めておく必要があります。
雷鳴が聞こえたり、雷雲の接近が確認されたりした場合には、速やかに活動を中止し、十分に安全な建物内などへ避難することが基本です。
避雷設備は施設の安全対策の一部であり、気象監視や避難誘導を代替するものではありません。
避雷針の保護範囲はどう決まる？建物の形状とJIS規格に基づく確認方法
避雷針の保護範囲は、単純に「避雷針から何m以内なら安全」という距離だけで決まるものではありません。
国内では、JIS Z 9290-3などの雷保護に関する規格に基づき、保護レベルや建物の構造に応じて受雷部を設計します。
代表的な方法には、保護角法や回転球体法があります。
保護角法は、受雷部の高さなどに応じた角度を用いて保護範囲を確認する方法です。一方、回転球体法は、一定の半径を持つ仮想的な球体を建物の周囲で転がし、球体が接触する可能性のある部分を評価する方法です。
回転球体法で使用する球体半径は、保護レベルによって20m、30m、45m、60mと定められています。これらは建物を中心とした水平の保護半径を意味するものではありません。
マンションや学校では、建物の高さ、屋上設備の配置、周辺の構造物などを考慮し、専門的な設計によって保護範囲を確認する必要があります。
避雷針の仕組みの違いを比較｜落雷抑制型避雷設備という選択肢
従来型避雷針は、落雷を受けて雷電流を安全に大地へ流すことを基本としています。
一方、落雷対策には、落雷現象そのものの発生を抑制することを目的とした設備もあります。
施設の安全対策を見直す際は、それぞれの技術的な考え方と、設置条件や維持管理の違いを理解したうえで比較することが必要です。
従来型避雷針と落雷抑制型避雷設備は何が違う？それぞれの仕組みを比較
従来型避雷針と落雷抑制型避雷設備の主な違いは、落雷への対応方法にあります。
従来型避雷針は、落雷が発生することを前提に、受雷部で雷を受けて電流を大地へ流す設備です。建物などへの直撃雷による損傷を低減するため、JIS規格などに基づいて設計されます。
一方、落雷抑制型避雷設備は、周辺の電界や電荷の状態に働きかけ、落雷現象が発生しにくい環境をつくることを目指す設備です。
ただし、落雷抑制型の製品については、メーカーごとに技術原理や性能の説明が異なり、その効果を一律に評価することはできません。
| 比較項目 | 従来型避雷針 | Dinnteco |
|---|---|---|
| 基本原理 | 雷を受けて電流を大地へ流す | 電荷の中和による落雷抑制を目指す |
| 対策の目的 | 直撃雷による被害の低減 | 落雷現象の発生抑制 |
| 保護範囲 | JIS規格に基づき設計 | 製品仕様と設置条件で算定 |
| 外部電源 | 通常不要 | 不要 |
| 確認事項 | 受雷部・導線・接地 | 技術的根拠・設置条件・規格適合 |
| 雷サージ対策 | 別途検討が必要 | 別途検討が必要 |
設備の比較では、落雷を受けた場合の安全性、技術的な根拠、保護範囲の算定方法、適用規格、施工条件などを確認することが重要です。
また、どちらの方式でも、雷サージ対策や施設の安全管理が不要になるわけではありません。

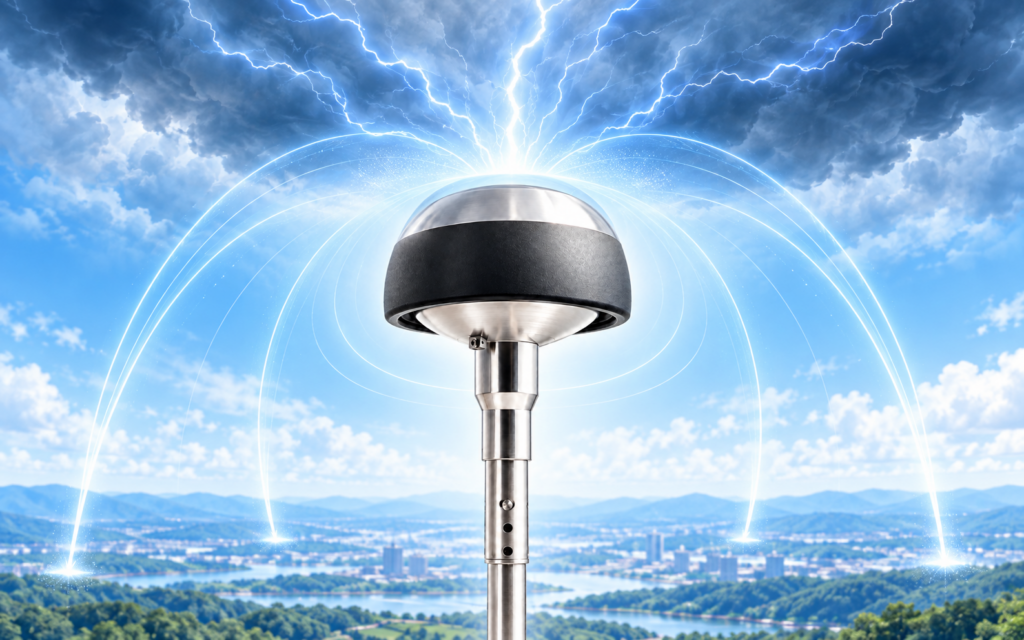

Dinntecoはどのような仕組み？電荷の中和による落雷抑制技術
株式会社リプルズが取り扱うDinntecoは、落雷現象の発生を抑制することを目的とした避雷設備です。
メーカー資料によると、Dinntecoはコンデンサに似た二極構造を持ち、大気中と大地の電位差を利用して電荷を蓄積します。
電荷が一定量に達すると内部で微弱な電流が流れ、電荷の中和を繰り返すことで周囲の電界に作用し、雷雲と地面の間で放電が発生しにくい状態をつくると説明されています。
この仕組みはメーカーが提示する技術原理であり、あらゆる気象条件で落雷を防げることが保証されているわけではありません。
主なモデルであるDinnteco-100Plusは、外部電源を必要としない構造を採用しています。また、最大半径100mを保護範囲の目安とする製品で、学校グラウンドや大型施設などでも導入が検討されています。
ただし、最大半径100mはすべての施設で保証される範囲ではありません。実際の保護範囲は建物の高さや形状、設置位置、周辺環境などによって異なります。
導入を判断する際には、製品資料に記載された技術原理に加え、観測データや保護範囲の算定条件を確認することが必要です。
マンションや学校の落雷対策を見直すには？設備の比較と設置相談のポイント
マンションや学校の落雷対策を見直す際は、現在の避雷設備がどこを保護しているのか、どのようなリスクが残されているのかを整理することから始めます。
例えば、マンションでは屋上設備や共用部の電子機器、学校では校舎だけでなくグラウンドや屋外施設も検討対象になります。
設備更新を検討する際には、既存の避雷設備の図面や点検記録、建物の高さ、敷地の広さ、周辺環境などを確認すると、必要な対策を具体的に検討できます。
また、従来型避雷針から別方式の設備への変更を考える場合は、建築基準法や関連するJIS規格への適合を個別に確認し、設置費用だけでなく、施工・点検・維持管理まで含めて比較することが必要です。
株式会社リプルズでは、落雷抑制型避雷設備Dinntecoの導入提案を行っています。Dinntecoの施工には認定施工体制が用意されており、施設の条件に応じた設置計画の検討が必要になります。
現在の避雷設備で十分なのか判断できない場合や、Dinntecoの設置可能性、必要な設置基数、保護範囲などを確認したい場合は、まず製品資料で仕組みや仕様を把握し、施設情報をもとに相談する方法があります。
製品の詳しい情報は、株式会社リプルズのDinnteco製品紹介ページで確認できます。既存設備の更新や新たな落雷対策を検討する際の判断材料として活用してください。
まとめ 避雷針の仕組みを理解して施設に適した落雷対策を検討しよう
避雷針は、落雷を受け止め、雷電流を大地へ流すことで建物や人への被害を軽減する設備です。ただし、設置しているだけですべての落雷被害を防げるわけではなく、保護範囲や雷サージへの対策も欠かせません。
特にマンションや学校では、建物の高さや形状、屋外施設の利用状況に応じた対策が必要です。従来型避雷針に加え、落雷現象の発生を抑制することを目的としたDinntecoなども、比較検討の選択肢になります。
株式会社リプルズでは、Dinntecoの導入に関するご相談を受け付けています。既存の避雷設備の見直しや、施設に適した保護範囲・設置条件について確認したい方は、製品資料をご覧のうえ、お気軽にご相談ください。
